水墨流韵 — 在浏览器里重建宣纸上的水与墨
Demo: shuimo-liuyun.vercel.app 源码: github.com/airbate/shuimo-liuyun

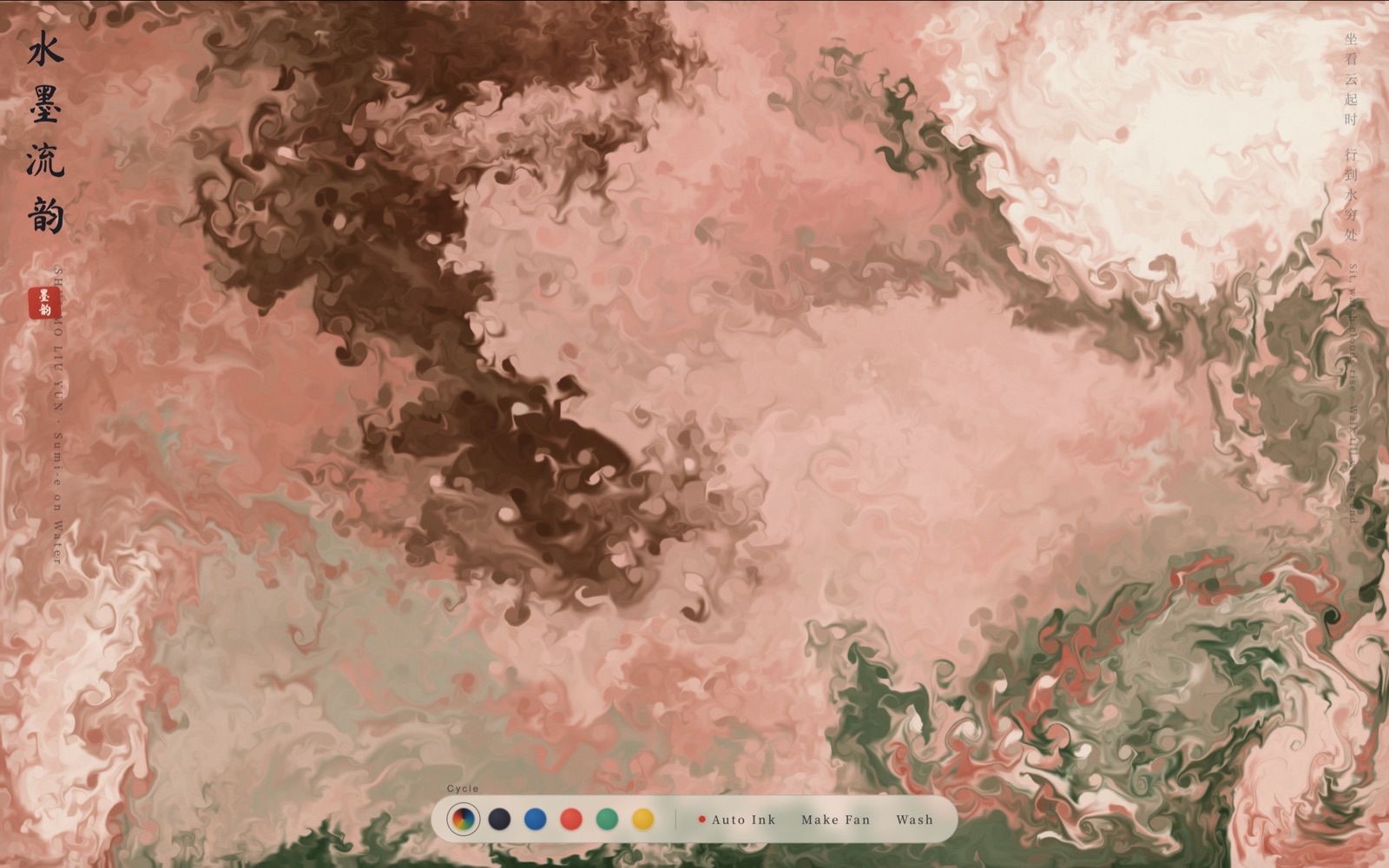

最近花了几天复刻了 shuimo-liuyun.vercel.app 这个站点：一整张宣纸铺满全屏，指尖划过的地方会洇开墨色，可以选 5 种传统墨色（玄墨/黛青/朱砂/竹青/藤黄），或者让颜色按时间轮转；闲置时画面会自己滴墨、起暗流；点 Wash 把宣纸洗干净；点 Make Fan 把当前的水面墨纹拓到一把折扇上并导出 PNG。
整站只有一个 index.html，零依赖。我把它逐字搬运、做了英文/中英双语版，下面是技术解剖。
核心算法：Stable Fluids
流体不是粒子系统，而是 Stam 1999 年那篇 Stable Fluids 的 WebGL 实现。每帧做这几件事：
- 涡度增强 (Vorticity confinement) — 让小尺度的漩涡被强制保留，否则水会过快失去细节。
- 求散度 (Divergence) — 计算速度场的散度。
- 解压力 (Pressure projection, 26 次迭代) — 通过反复解泊松方程，把速度场投影成无散场（这一步是流体”看起来像水”的关键）。
- 梯度回减 (Gradient subtraction) — 减去压力梯度，得到不可压的速度场。
- 半拉格朗日平流 (Semi-Lagrangian advection) — 把每个像素的速度采样回去，找上一帧对应位置的颜色/速度带过来。
每一步都对应一个 GLSL 片元着色器，加上 copy / fade / splat 三个工具着色器，共 10 个。
9 个着色器，一张图说清
┌─────────────────────┐ velocity ───────────► │ curl │ ──► curl FBO └─────────────────────┘ │ ▼ ┌─────────────────────┐ curl + velocity ────► │ vorticity │ ──► velocity' └─────────────────────┘ │ ▼ ┌─────────────────────┐ velocity' ──────────► │ divergence │ ──► divergence FBO └─────────────────────┘ │ ▼ pressure (fade 0.8) ─┐ divergence ─────────┼─►│ pressure (× 26) │ ──► pressure' └─ └─────────────────────┘ │ ▼ ┌─────────────────────┐ pressure' + vel ────► │ gradient subtract │ ──► velocity'' └─────────────────────┘ │ ▼ ┌─────────────────────┐ velocity'' + vel ──► │ advect (velocity) │ ──► velocity''' └─────────────────────┘ │ ▼ ┌─────────────────────┐ velocity''' + dye ──►│ advect (dye) │ ──► dye' └─────────────────────┘ │ ▼ ┌─────────────────────┐ dye' ───────────────► │ display │ ──► 屏幕 │ paper × exp(-A) │ │ + hash grain │ │ + fiber │ │ + 暗角 │ └─────────────────────┘一个反直觉的设计：颜色场不是 RGB，是吸光度
大多数人写流体时会把颜色存在 vec3 dye 里加法混合（dye += inkColor），但墨水不是「往水里加颜料」，而是「光被吸收得更多」。所以这里用 Beer-Lambert 定律：
A = -log(max(color, ε)) * strength // JavaScript 端预算好塞进 texture// 显示时：vec3 outColor = paper * exp(-A);paper = vec3(0.949, 0.925, 0.875)— 宣纸 RGB- 累积字段
A是「吸光度」，墨越浓A越大，exp(-A)越小 - 显示成
paper × exp(-A)，自然就是减法混色，多层墨色叠加不会爆白
落笔时的 strength = 0.85，划过时 0.34，悬停拨水只 splatVelocity 不落墨。这三个参数直接决定手感。
5 种传统墨色，不是随意的 RGB
const INKS = { mo: [0x1c/255, 0x1c/255, 0x22/255], // 玄墨 — 几乎黑 dai: [0x1c/255, 0x4b/255, 0x7d/255], // 黛青 — 青蓝 zhu: [0xc2/255, 0x3b/255, 0x2e/255], // 朱砂 — 中国红 zhuq: [0x3a/255, 0x7d/255, 0x5d/255], // 竹青 — 草绿偏冷 teng: [0xc9/255, 0x94/255, 0x1a/255], // 藤黄 — 暖黄};每一种都用 radial-gradient 渲成 3D 圆球 button（ink-mo / ink-dai / ink-zhu / ink-zhuq / ink-teng），点击切换时 CSS 用 transform: scale(1.18) 弹性放大。还有个 lun 轮转模式，每帧在 5 色之间用 lerp3 插值：
function pickColor() { if (currentInk !== 'lun') return INKS[currentInk]; const t = (cycleT % 1) * INK_KEYS.length; const i = Math.floor(t) % n, j = (i + 1) % n; return lerp3(INKS[INK_KEYS[i]], INKS[INK_KEYS[j]], t - i);}半浮点纹理与 WebGL 兼容回退
整个流体引擎依赖 HALF_FLOAT 渲染能力。WebGL 2 默认支持；WebGL 1 需要 OES_texture_half_float + OES_texture_half_float_linear 两个扩展，并且浮点纹理是否能 framebufferTexture2D 是逐设备检测的——所以代码里有一段 renderable() 测试，从 RG16F → RGBA16F → RGBA 自动降级。
const HALF_FLOAT = isWebGL2 ? gl.HALF_FLOAT : halfFloat.HALF_FLOAT_OES;function renderable(internal, format) { // 创 4×4 纹理，绑 FBO，checkFramebufferStatus}MANUAL_FILTERING 宏也走类似逻辑：如果不支持线性过滤，就自己写 bilerp(sampler, uv, tsize) 在片元着色器里做双线性插值（advect 时坐标不是整数像素，必须插值）。
宣纸纹理：把 noise 写进 shader
最后一道工序是 FRAG_DISPLAY，把墨色场画到屏幕上，同时叠上纸的质感：
float hash(vec2 p) { return fract(sin(dot(p, vec2(127.1, 311.7))) * 43758.5453);}void main() { vec3 A = texture2D(uDye, vUv).rgb; vec3 col = paper * exp(-A); float grain = (hash(vUv * res) - 0.5) * 0.018; float fiber = (hash(floor(vUv * res * vec2(0.5, 3.0))) - 0.5) * 0.008; col += grain + fiber; vec2 d = vUv * (1.0 - vUv); float vig = smoothstep(0.0, 0.06, min(d.x, d.y) * 2.2); col *= mix(0.96, 1.0, vig); // 四周淡淡晕染}grain是高频颗粒感，fiber是横长竖短的纤维- 四周
smoothstep暗角模拟宣纸边缘的光线衰减
漆扇：把当前帧画进扇形
Make Fan 按钮触发后：
- 给当前 canvas 强制
render()一帧拿到最新图像 - 在另一个
<canvas id="fanCanvas">上：arc(cx, cy, R, a0, a1)+arc(cx, cy, r, a1, a0, true)构造扇形路径clip()后drawImage(canvas, ...)把主 canvas 用cover模式贴进去- 加一层
linear-gradient模拟清漆光泽 - 画 13 根扇骨（
a0到a1等分），两侧粗中间细 - 画扇钉 + 高光
- 在扇面右下角盖一个 44px 的「墨韵」朱文圆角印章
Save Fan 直接 canvas.toDataURL('image/png') 下载。完整一段 drawFan() 函数约 80 行。
下面是实际运行后导出的漆扇效果：
一些性能取舍
- SIM_RES=256 / DYE_RES=1280：速度场分辨率低、墨色场分辨率高。流体宏观特征稳定，微观墨纹保持锐利。
- DPR ≤ 2：4K 屏 + retina 设备 canvas 会拉到 5120×2880，墨色场相应放大。
Math.min(devicePixelRatio, 2)卡住，避免部分 Android 设备爆显存。 - PRESSURE_ITER=26：26 次 Jacobi 迭代是质量与性能折中点。再高肉眼难辨，再低墨色会”压”出网格状伪影。
总结
一整份 950 行的 index.html，90 行 CSS、160 行 GLSL、剩下都是 JavaScript 胶水。把它拆出来看，本质上就是：
- 2 个 ping-pong FBO（velocity + dye）每帧乒乓读写
- 每帧固定顺序的 9 道工序，把流体从不可压变成视觉上像水
- 最后一道工序用 Beer-Lambert + hash noise 把场渲染成宣纸
- 漆扇是后期合成：路径 + drawImage + 装饰
如果你也对 WebGL 流体感兴趣，Pavel Dobryakov 的 WebGL-Fluid-Simulation 是这个领域最经典的参考实现，本文的所有着色器骨架都源自他的工作，原站也是基于它做的东方化改造。我做的是英文化、本地化、单文件零依赖版本。
—— 完。
